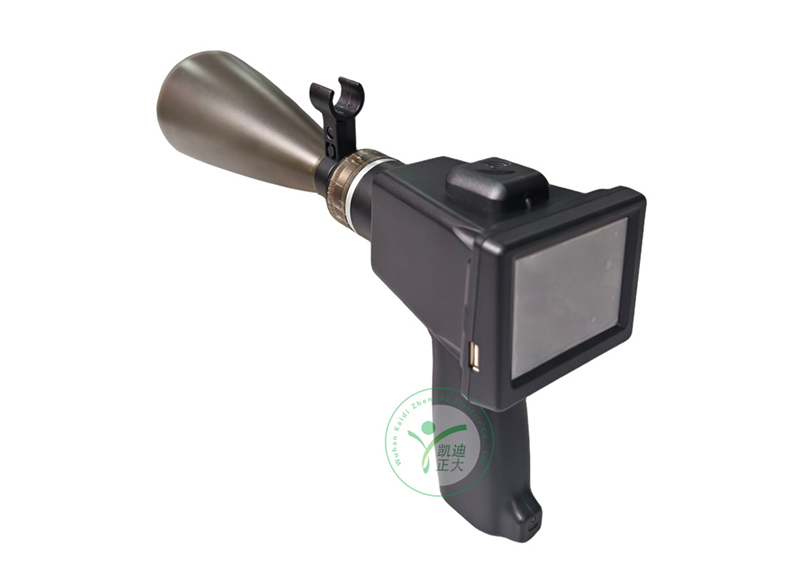

在電力系統運行中，局部放電是反映設備絕緣劣化、潛在故障的重要征兆，對其進行有效檢測是預防事故、保障電網穩定運行的關鍵。隨著電網規模持續擴大，尤其是配電網結構日趨復雜，傳統的停電檢測方式已難以滿足高效、不間斷供電的需求。在此背景下，KDZD3088超聲波線路局放在線診斷儀應運而生，它集成了超聲傳感技術、智能分析算法與現代通信科技，為電力設備的帶電巡檢提供了一體化、高精度的專業解決方案。


KDZD3088診斷儀的設計具備多項特點：

  儀器采用精密高頻超聲傳感器，能夠靈敏捕捉電力設備局部放電產生的特征聲波信號，測量范圍覆蓋-20dB至70dB，精度達±1dB，分辨率精細至0.11dB。其最高靈敏度可檢測不小于10厘米距離外、放電量超過100pC的微小放電，確保了缺陷發現的及時性與準確性。結合濾波與對比分析技術，能夠有效剔除環境噪聲干擾，實現對放電缺陷的精準判斷與定位。

  儀器兼具人性化設計與高可靠性。依據人體工程學原理設計，體積緊湊（353*190*90mm），重量輕盈（約0.6kg），便于巡檢人員手持操作。操作界面友好，配備3.5英寸真彩TFT觸控屏，顯示直觀。儀器環境適應性強，可在-10℃至+50℃的溫度及≤90%RH的濕度條件下穩定工作。強大的抗干擾能力與系統穩定性，保證了在不同現場條件下的可靠檢測。

  實現了智能化與信息化拓展。支持與智能手機、平板電腦等移動終端實時通信，并能將采集的實時數據同步至云端服務器。這一功能打破了傳統檢測的時空限制，真正實現了“前端檢測、后臺分析、遠程診斷”的協同作業模式，極大地提升了數據管理和分析決策的效率。此外，儀器內置GPS模塊，支持快速定位與路徑記錄，為巡檢管理提供了地理信息支持。

  其應用模式靈活多樣，不僅支持手持巡檢，還兼容低速車載巡檢模式，適應不同場景下的檢測需求。內置大容量鋰電池可支持長達8-12小時的連續工作，滿足長時間野外作業要求。數據存儲方面，支持海量數據本地保存（最高160K組）以及WAV格式音頻錄制，為后續的深入分析與檔案留存提供了便利。

  其有效檢測距離隨電壓等級適配：針對10KV線路可達15米，35KV線路為35米，110KV線路則最遠可達51米，這為巡檢人員提供了安全距離保障。顯示模式靈活，具備實時、瞬時及峰值保持多種模式，適應不同分析需求。數據存儲兼容DAT格式與WAV音頻格式，便于多維度記錄。

  儀器內置高靈敏度信號轉換器（靈敏度-70dB，接收中心頻率40kHz），確保信號高質量采集。搭載性能穩定的CPU，支持高達每秒10K次的數據采集速度與16位AD精度，處理能力強。環境監測方面，集成高精度溫濕度傳感器，擴展了設備狀態評估的維度。電源系統采用大容量鋰電池，續航持久，并具備優異的低功耗特性。


KDZD3088超聲波線路局放在線診斷儀的應用范圍廣泛而深入，全面覆蓋了中低壓電網及各類帶電設備的巡檢需求，其應用價值主要體現在以下多個層面：

  在輸電與配電線路方面，該儀器是110KV及以下電壓等級線路巡檢的好助手。它能夠有效檢測線路上的刀閘、絕緣子串、各類金具、電纜終端及中間接頭等部位，因氧化腐蝕、連接松動、表面污穢、材料老化，以及受溫度、濕度等環境影響所引發的局部放電。同時，對于因樹木生長、鳥巢搭建、臨近施工等外部因素可能引發放電或異常現象的線路區段，也能進行快速篩查與定位，助力運維人員及時消除隱患，防止線路跳閘或設備損壞。

  在變電站及開關站內部，儀器同樣大顯身手。可用于檢測110KV以下變電站內的開關柜、變壓器、GIS（氣體絕緣金屬封閉開關設備）等關鍵設備的絕緣狀態，及時發現其內部或連接部位存在的局部放電缺陷。這對于保障站內設備安全、預防變電站故障至關重要。

  在軌道交通供電系統中，該儀器展現出跨領域應用的潛力。針對電氣化鐵路及地鐵的接觸網系統，能夠檢測其受電弓與接觸線之間、絕緣子等部件存在的放電缺陷，為軌道交通的供電安全提供了一種有效的檢測手段。

  此外，其應用還延伸至其他各類帶電設備的異常放電及電暈檢測。無論是發電廠、工礦企業的電氣設備，還是其他存在高電壓絕緣測試需求的場合，KDZD3088都能憑借其非接觸、高靈敏的特性，為設備狀態評估提供重要的超聲波檢測數據。
